Enceintes Satellites DIY – Monacor SPH-30X
Ça faisait un petit moment que je n’avais pas posté ici, faute de temps et d’avancement dans mes projets
Je m’y suis donc remis ce weekend, pour vous présenter un projet d’enceintes satellites pour mon installation Musique / Home Cinéma
Ces enceintes sont basées sur un haut-parleur de chez Monacor, que m’avait vendu la Maison du haut-Parleur (à lyon). Il s’agit un HP “Full range”, suivant le même principe que les Fostex FE -207 qui équipent mes enceintes colonnes
Voici les spécifications techniques pour ceux que ça intéresse : monacor SPH-30X
8 Ohms , 20W Max, 7.3cm de diamètre; au final un haut parleur assez simple et bas de gamme, vendu 15€ pièce, mais dont le vendeur m’avait dit beaucoup de bien
Après pas mal de recherche infructueuse sur internet, je me suis rabattu sur un logiciel de conception d’enceintes (WinISD) pour faire la conception

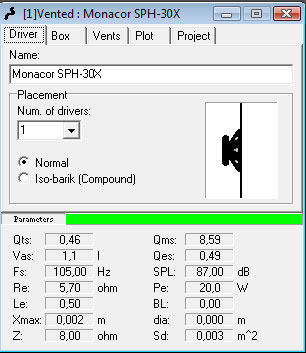

Ici on entre les spec du HP

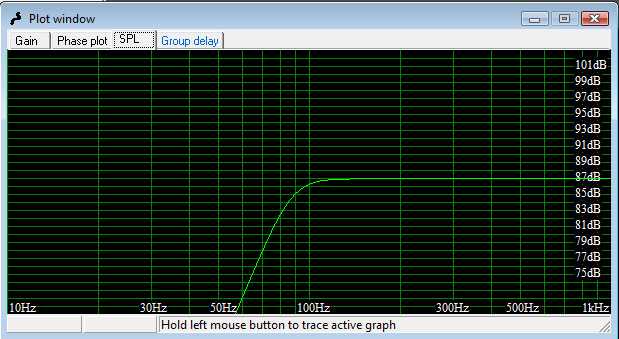

Puis on obtient la courbe de réponse de l’enceinte en fréquence

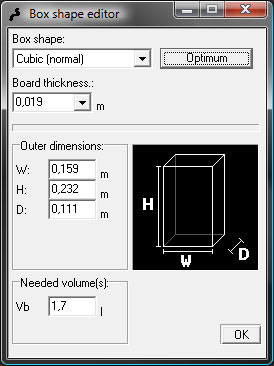

Enfin la conception du boitier

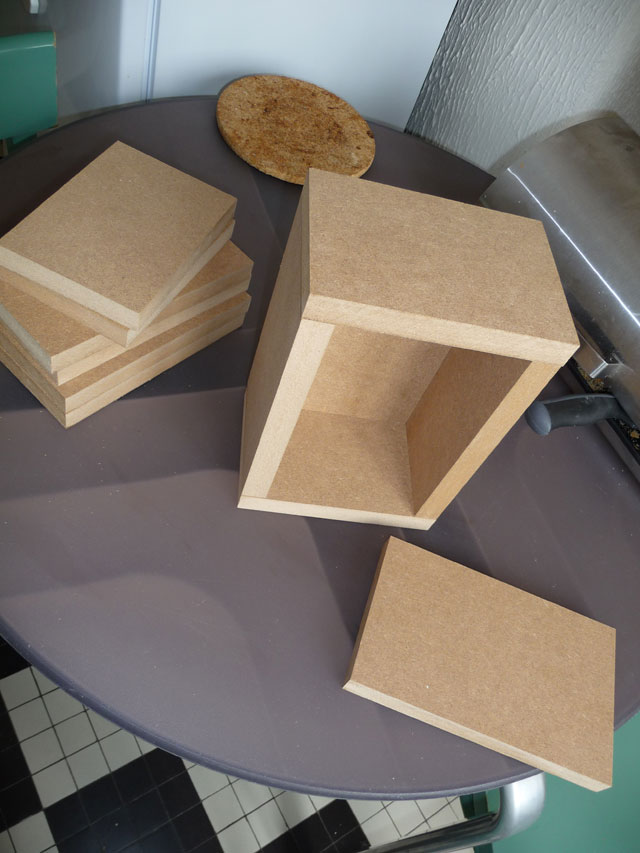

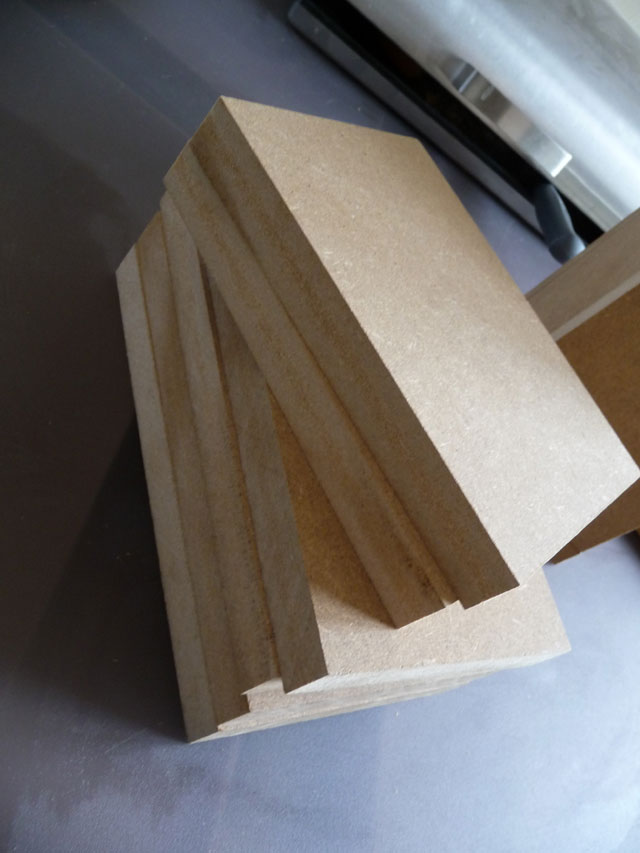

Au final voila les mesures que j’ai choisie pour le bois (du Medium, pris à la découpe chez BHV, au mm près, nickel !)
MDF 19mm d’épaisseur :
- 19.4 cm x 12.1cm x 4
- 15.9 cm x 11.1cm x 4
- 19.4 cm x 11.1 cm x 4
Vous pouvez adapter en fonction de l’épaisseur du bois, seules les mesures internes ne doivent pas changer
La suite au prochain post !
